随着大屏手机和5G技术的普及，当今主流手机普遍比传统智能手机耗电更多。为了追求便携轻薄，智能手机的电池容量较难进一步提升，于是针对智能手机的快充技术应运而生。快充技术已经成为了手机等新品的核心竞争力。快充是一项惠普大众的技术，在百亿市场的推动下，不少快充电源相关企业积极进入。尤其是在芯片技术这一领域，众多国产品牌如同雨后春笋般迅速崛起，如AC-DC、DC-DC、快充协议、氮化镓功率器件等。国产快充芯片百花齐放，其中北京大瞬科技正在成为一枚冉冉升起的新星。

大瞬科技：快充市场迎来发展机遇期

芯片设计属于知识密集型行业，下游市场更新迭代迅速、应用领域不断扩大，新技术、新工艺的不断涌现。随着消费电子产品功能的复杂化和性能的持续提升、5G 手机功耗增加和智能手机屏幕的逐渐扩大，传统充电器充电慢、续航能力不足等痛点问题日益凸显，下游市场产生了对快充芯片产品的迫切需求，其市场规模逐渐扩大。为快速响应下游市场的旺盛需求，大瞬科技（BIGMoment）自主研发出快充芯片产品并积极开拓了 OPPO、XIAOMI、传音、龙旗等主流手机厂商。目前，快充芯片产品成为大瞬科技（BIGMoment）重要的发展驱动力。在快充市场中，大瞬科技（BIGMoment）是一位资深选手：

2013年大瞬科技发布10W SD77141T快充芯片。

2014年大瞬发布发布18-20W SD76892快充芯片。

2018年大瞬科技顺应技术潮流，发布50W快充芯片SD77313，迅速获得市场认可。 其中SD77313因功率、效率大幅提高，获得OPPO订单。2020年至今，大瞬科技迭代技术，在SD77313上进一步提升充电电压, 增加直通功能, 推出SD77323并接近量产。大瞬科技持续拓展Charge pump系列产品，以满足30W, 50W, 65W, 120W等不同快充应用的需要。

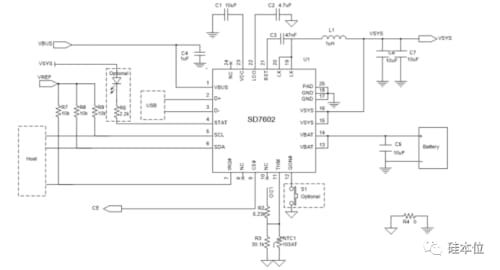

大瞬科技王牌产品：高性能充电管理芯片SD7602

3A快充Charger+2A OTG+兼容封装

支持适配器/USB端口充电的PWM控制器，VBUS输入电压支持到12V，最大充电电流3A ，内部集成了4颗低导通阻抗的MOSFET。支持 USB OTG 5V /2A升压输出。有高效率，高精度和快瞬态响应等特点。

• 支持快速充电，VBUS输入电压支持到12V，最大充电电流3A

• 93%以上充电效率（2A充电），90%以上充电效率（3A充电）

• 自动检测USB SDP、CDP、DCP 以及非标准适配器

• 支持可调升压适配器HVDCP

• OTG最大支持2A输出，能够给移动硬盘，穿戴式设备等供电

• OTG 4.8V~5.4V可调输出电压范围

• 5V/1A输出时的升压效率94%

• 充电输出与电池终端间的电阻补偿（IRCOMP）

• ±0.5% 充电电压精度，16mV充电电压步长

• 集成7位ADC，用于系统监视（电压、温度和充电电流）

• NVDC 架构，支持电池低电量开机，支持电池充电模式下的理想二极管模式• 兼容JETIA 规范，不同温度范围安全充电

• 支持超低功耗运输模式

• VQFN 24，4mm×4mm封装

北京大瞬科技有限公司是一家致力于研发、生产、销售高端模拟、RF和混合信号芯片的半导体公司。公司的模拟集成电路芯片产品主要运用于消费类电子、仪器仪表、工业自动化领域等众多领域。大瞬科技拥有丰富的自主知识产权，并且不断持续创新，以掌握并积累关键模拟芯片设计与开发技术为公司核心竞争力。公司凭借突出的自主研发实力和核心技术，旗下多款芯片产品已经处于全球前端水平。公司推出的折叠手机开合电源管理芯片，打破多重技术壁垒，受到全球手机厂商的注目。大瞬科技作为国内少数专注高端模拟集成电路芯片研发生产的芯片设计企业，形成了技术、研发、产品、人才和供应链等多方面的突出优势。公司深厚的模拟电源管理芯片设计技术，致力于打破欧美老牌模拟芯片企业垄断高端市场的局面。
